• VIN 输入电压范围：4.2V - 30V
• PVIN 输入电压范围：1V - 26V
• 最大传输功率：高达 40W
• 集成全桥功率级：功率 MOSFET 导通电阻低至 13mΩ
• 集成高效 5V-1A 降压 DC/DC 转换器
• 内置 3.3V-200mA LDO
• 集成高精度无损输入电流传感器：精度 ±2%，用于异物检测与电流解调
• 集成电压与电流解调功能
• 集成 Q 因子检测功能
• 兼容 3.3V 与 5V PWM 信号逻辑
• 输入欠压锁定；
• 过流；
• 过温；

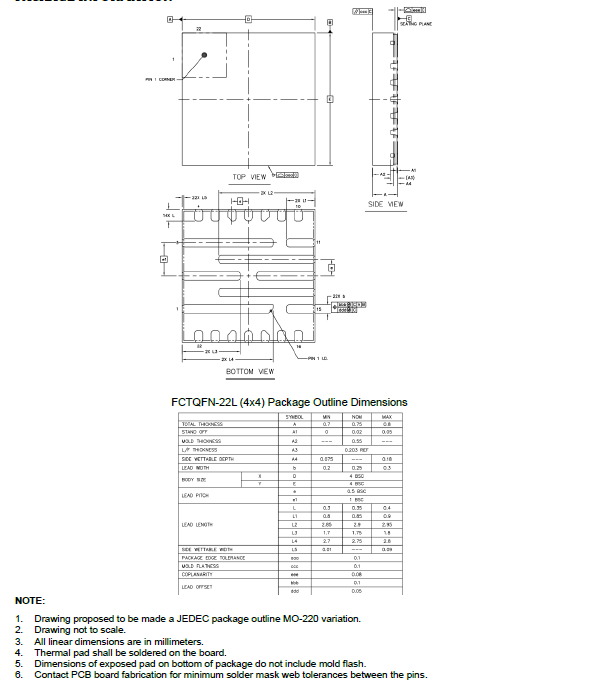

• 封装形式：QFN-22L，尺寸 4mm * 4mm

SCT63340 是一款高集成度的电源管理集成电路，能够帮助无线充电发射器系统实现高性能、高效率和高性价比。该器件符合 WPC 标准，支持高达 40W 的功率传输，可与专用的无线应用控制器 ASIC 或基于通用 MCU 的发射器控制器协同工作。

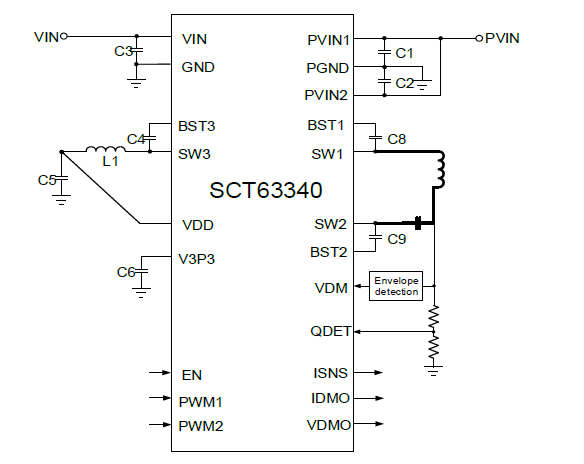

该芯片集成了一个由 4 个 MOSFET 组成的全桥、栅极驱动器、一个 5V 降压 DC/DC 转换器、一个 3.3V LDO、通信解调器、Q 值检测以及输入电流传感器，旨在优化系统效率并简化设计。

其专有的栅极驱动方案优化了 EMI 抑制性能，有助于节省系统成本和设计复杂度。专有的高精度（±2%）无损电流检测电路，可监测全桥输入电流，以支持异物检测和电流解调。内置的 5V 降压 DC/DC 转换器和 3.3V 低压差线性稳压器，可为发射器控制器及外部电路供电。

SCT63340 具备输入欠压锁定；ぁ⒐鞅；ぁ⒍搪繁；ず凸卤；すδ，确保设计稳健可靠。

该器件采用紧凑的 QFN 4mm * 4mm 封装。


应用:

• 适用于移动电话和平板电脑的 WPC EPP 标准充电器（10W 至 40W 系统）
• 用于消费电子、工业设备及医疗设备的 通用型无线功率发射器
• 专有协议的无线充电器与发射器
